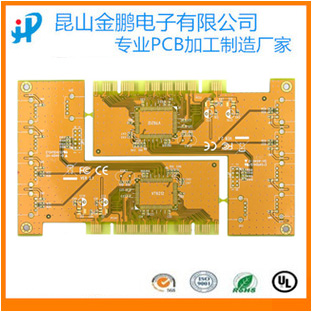

线路板

线路板

详细描述

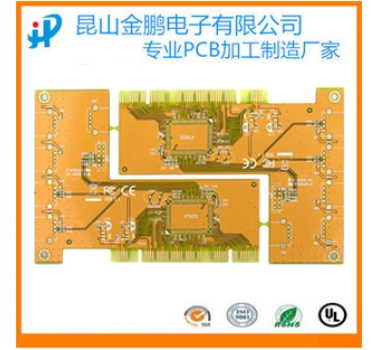

线路板



    昆山金鹏电子有限公司是一家专业生产各种高精密度单、双面及多层印制电路板的高新技术公司。公司成立于2002年,位于江苏省昆山市千灯民营经济技术开发区(北部工业区),紧靠苏虹机场公路、沪宁高速路,距虹桥机场仅40余公里,交通十分便利。公司占地面积66000平方米,建筑面积逾15000平方米,年销售额超2亿元,已具有相当规模。公司已通过ISO9001,ISO14001,TS16949,EQA国际质量认证,欧盟SGS无铅认证,产品符合IEC、IPC、DIN、MIN标准,荣获美国UL安全认证,采用符合RoHS要求的无铅环保印制电路板PCB基板。

    公司全体同仁在“用户至上、质量第一”的经营理念指导下,公司得到迅速发展,培养了一支从事印制板加工的专业队伍,健全了市场开发、工程设计、加工制造、品质保证、售后服务网络管理体系。公司拥有多名印制板制造专业资深工程师。50%以上员工具有大中专以上学历。公司的诚信、实力和产品质量获得业界的认可。展望未来,金鹏电子将秉承励精图治、快速敏捷、平等互利、积极进取的企业精神及“以客户满意为目标,以持续改进求发展”的承诺,将与您携手共进,开创事业颠峰。



移动电话:13914962918
电话:0512-57591389
传真:0512-57471177
地址:昆山市千灯镇北部工业区宏洋路8号
网址:www.jppcb.com


欢迎各界朋友莅临昆山金鹏电子有限公司参观、指导和业务洽谈。



金鹏电子PCB生产能力:
板材:FR4、高TG FR4、高CTI FR4、高频材料、无卤素材料、铝基、FPC、陶瓷等
(1)加工层数:1-18层
(2)最大加工面积:1300*600mm

(3)成品铜厚:0.5-5 OZ

(4)成品板厚:0.2-6.0mm

(5)最小线宽:0.076mm/3mil

(6)最小线间距:0.076mm/3mil

(7)最小成品孔径:Φ0.10mm/Φ4mil

(8)最小阻焊桥宽:0.076mm/3mil

(9)最小外形公差:±0.10mm/4mil

(10)翅曲度:≤0.7% 阻燃等级:94V-0



金鹏电子PCB工艺能力:

(1) 钻孔:最小成品孔径0.3mm
(2) 孔金属化:最小孔径0.3mm,板厚/孔径比4:1
(3) 导线宽度:最小线宽:金板0.10mm,锡板0.125mm
(4) 导线间距:最小间距:金板0.10mm,锡板0.125mm
(5) 镀金板:镍层厚度:〉或=2.5μ 金层厚度:0.05-0.1μm或按客户要求
(6) 喷锡板:锡层厚度:>或=2.5-5μ
(7) 铣板:线到边最小距离:0.15mm 孔到边最小距离:0.2mm 最小外形公差:±0.15mm
(8) 插座倒角:角度:30度、45度、60度 深度:1-3mm
(9) V割:角度:30度、35度、45度 深度:板厚2/3 最小尺寸:100mm*150mm
(10) 通断测试:
最大测试面积:400mm*500mm
最大测试点:8000点
最高测试电压:300V
最大绝缘电阻;100M欧



金鹏电子PCB加工详细:

可靠性测试:开/短路测试、阻抗测试、飞针测试、可焊性测试、热冲击测试、金相微切片分析等
阻焊颜色:绿色、黑色、蓝色、白色、黄色、紫色等
字符颜色:白色、黄色、黑色等
表面工艺:喷锡,无铅喷锡、化学沉金、插指镀金、全板镀金、OSP抗氧化、松香、化学沉锡、化学沉银等
其它工艺:金手指、蓝胶、盲埋孔、特性阻抗控制等



产品及设备展示:
